Säkerhetsbrytare en nyckel till tryggare elanläggningar

En säkerhetsbrytare är en central del i varje trygg och driftsäker elanläggning. Den används för att frånskilja en anläggningsdel så att arbete kan utföras utan risk för oavsiktlig spänningssättning. Rätt val, placering och användning av säkerhetsbrytare minskar risken för olyckor, brand och kostsamma driftstopp, både i industrin och i enklare installationer som pumpar, fläktar och värmeanläggningar.

Enkelt uttryckt ska en säkerhetsbrytare göra två saker: bryta säkert, och vara tydlig för alla som arbetar nära utrustningen. Först när båda delarna fungerar ihop är installationen verkligen säker.

Vad en säkerhetsbrytare gör och varför den behövs

En säkerhetsbrytare är en mekanisk brytare som är placerad i huvudkretsen till en maskin eller anläggningsdel. Den är avsedd att:

frånskilja en anläggningsdel helt vid elektriskt eller mekaniskt arbete
förhindra oavsiktlig återinkoppling under pågående arbete

I praktiken betyder det att elektrikern, teknikern eller servicemontören kan:

stänga av utrustningen lokalt, vid själva maskinen
låsa brytaren i frånläge vid underhåll
visuellt kontrollera läget man ser tydligt om brytaren är på eller av

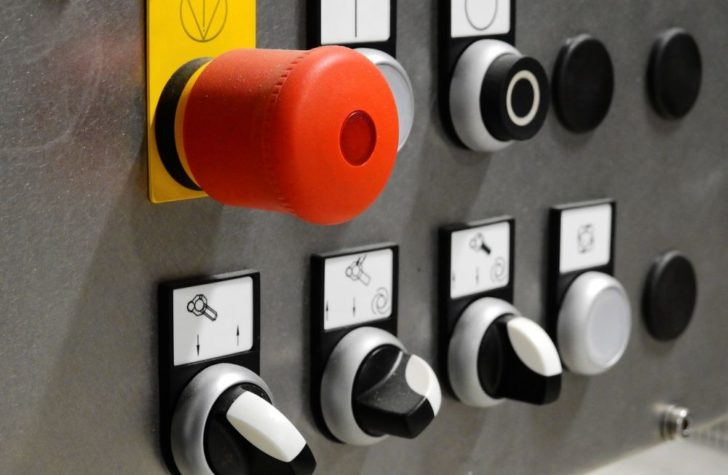

En viktig poäng är att en säkerhetsbrytare inte ersätter start- och stoppfunktioner för normal drift. Anläggningen behöver fortfarande separata elkopplare, till exempel tryckknappar, automatik eller styrsystem. Säkerhetsbrytaren är ett renodlat säkerhets- och frånskiljningsdon, inte en bekväm strömbrytare för daglig manövrering.

För att uppfylla kraven används ofta kapslade lastbrytare/frånskiljare enligt standarden IEC 60947-3. Dessa kan vara godkända både som lastbrytare och som säkerhetsbrytare, beroende på hur de installeras och används.

Viktiga faktorer vid val av säkerhetsbrytare

Valet av säkerhetsbrytare styrs inte bara av strömstyrka och antal poler. Miljön, kapslingen och monteringssättet påverkar både livslängd och säkerhetsnivå. Några faktorer är extra viktiga att ta hänsyn till.

Kort definierat: En bra säkerhetsbrytarlösning bygger på rätt dimensionering, anpassad kapsling (plast eller metall), rätt IP-klass för miljön samt genomtänkt placering med hänsyn till kondens, sol, vibrationer och mekaniska påfrestningar.

IP-klass anpassa efter miljö, inte vana
Många väljer slentrianmässigt så hög IP-klass som möjligt. Men en hög IP-klass betyder inte automatiskt att brytaren passar utomhus. En IP65-brytare kan till exempel vara tät mot damm och spolande vatten, men ändå ta skada av stark sol, snabba temperaturväxlingar eller isbildning om kapslingsmaterialet inte är anpassat.

Nyckeln är att analysera miljön:
Är installationen inomhus eller utomhus?
Finns det vatten, damm, kemikalier eller rengöring med högtryck?
Förekommer stänk, ånga eller kyla?

IP-klassen ska spegla verkliga förhållanden, inte en standardlösning som brukar funka.

Montageplats och omgivningspåverkan
Placeringen avgör hur hårt säkerhetsbrytaren belastas över tid. Några vanliga påfrestningar är:

Solinstrålning som värmer upp kapslingen kraftigt
Regn, snö och is som ger fukt och mekanisk påverkan
Damm och smuts som tränger in via kabelinföringar
Vibrationer från maskiner eller fordon
Mekaniska stötar, till exempel trucktrafik eller verktyg som slår emot

Genom att montera brytaren så skyddat och stabilt som möjligt gärna på en fast vägg, med korta kabeldragningar och utan direkt exponering för hårt väder ökar både driftsäkerheten och livslängden.

Kondensrisk den dolda fienden
Kondens uppstår när temperaturen växlar snabbt, till exempel i ouppvärmda utrymmen, vid fasader eller i kallförråd. Fukt kan då samlas inne i kapslingen trots att den är tät utifrån.

Tecken på kondensproblem kan vara:
missfärgade eller korroderade anslutningar
fuktfilm på insidan av locket
återkommande fel utan tydlig yttre påverkan

För att minska kondensrisken kan man:
undvika placering där solen värmer upp kapslingen kraftigt dagtid
undvika kalla, dragiga hörn direkt mot yttervägg
använda kapslingar och införingar som hanterar klimatväxlingar bättre

Materialval plast eller metall
Plast- och metallkapslingar har olika styrkor:

Plastkapslade brytare ger låg vikt, god korrosionsbeständighet och enkel hantering. De passar bra i många inomhusmiljöer och lättare industrimiljöer.

Metallkapslade brytare tål ofta hårdare mekanisk påverkan, kan ge bättre skärmning mot elektromagnetiska störningar (EMC) och används ofta i tuffa miljöer, tyngre industri eller där brandkrav och robusthet är extra viktiga.

Valet avgörs av krav på mekanisk hållfasthet, EMC, brandklassning och omgivningsmiljö.

Olika typer av brytare och när de används

I moderna elanläggningar finns flera närliggande begrepp: säkerhetsbrytare, lastbrytare, frånskiljare, reservkraftsomkopplare och speciallösningar för DC. De fyller olika roller men kan ibland kombineras i samma produkt.

Lastbrytare och frånskiljare
En lastbrytare är avsedd att bryta ström under belastning, medan en frånskiljare framför allt ger en säker isolationssträcka när anläggningen redan är frånslagen. Produkter enligt IEC 60947-3 är ofta både lastbrytare och frånskiljare, och kan då certifieras för användning som säkerhetsbrytare i huvudkretsen.

Sidomanövrerade och frontmanövrerade brytare
Sidomanövrerade lösningar används ofta där man vill ha enkel åtkomst från sidan, till exempel på maskinstativ eller vägg.
Frontmanövrerade passar bra i kapslingar, apparatskåp och större industriinstallationer där manövern ska ske framifrån.

Båda varianterna finns i många strömstorlekar, från mindre 16 A-installationer upp till 250 A och högre, samt i olika poltal för 3-fas- och 4-ledarsystem.

EMC- och brandklassade säkerhetsbrytare
I anläggningar med känslig elektronik, radio- eller datakommunikation kan EMC-utföranden minska elektromagnetiska störningar. Brandklassade säkerhetsbrytare används där kablage och materiel ska upprätthålla funktion vid brand under en viss tid, till exempel i utrymningsvägar eller säkerhetskritiska system.

Reservkraftsomkopplare
Vid reservkraftsanläggningar krävs säkra omkopplare för att växla mellan ordinarie nät och reservkraft. Dessa omkopplare är nära släkt med säkerhets- och lastbrytare, men är särskilt anpassade för att hantera två matningsvägar utan risk för återmatning.

Planera för säkerhet, inte bara för funktion

En genomtänkt lösning med säkerhetsbrytare börjar redan på ritbordet. När du planerar en anläggning är det klokt att fråga sig:

Var kommer servicepersonalen att stå när de arbetar?
Var behövs lokal frånskiljning för att ingen ska behöva gå långa sträckor för att bryta spänningen?
Vilka krav ställer försäkringsbolag, myndigheter och interna säkerhetsrutiner?

När säkerhetsbrytarna väl sitter på rätt plats, i rätt kapsling och med rätt prestanda, blir vardagen tryggare både för drift och underhåll. Samtidigt minskar risken för avbrott och oväntade kostnader.
